Container de cogénération : conception, insonorisation et ventilation d’un module moteur gaz clé en main

En bref : un container de cogénération est une enveloppe technique sur mesure qui abrite un moteur gaz produisant simultanément électricité et chaleur. Conçu pour une marche quasi continue, il combine traitement acoustique, ventilation dimensionnée par calcul, circuits de récupération de chaleur et sécurité gaz. Le moteur est fourni par le porteur de projet ; l’enveloppe est calculée autour de lui.

Un moteur de cogénération tourne plusieurs milliers d’heures par an, souvent à puissance quasi constante, et il rejette autant d’énergie sous forme de chaleur que sous forme d’électricité. Ces deux caractéristiques suffisent à expliquer pourquoi son enveloppe se dimensionne sur des hypothèses différentes de celles d’un groupe de secours.

Nous fabriquons ces enveloppes en France, autour du moteur que vous avez choisi. Voici les six points de conception qui décident du résultat.

Cogénération en conteneur : pourquoi et pour qui

La cogénération produit électricité et chaleur à partir d’un même combustible, ce qui porte le rendement global de l’installation très au-dessus de celui d’une production séparée : les rendements peuvent parfois atteindre jusqu’à 95 % selon la valorisation thermique obtenue. Le conteneur, lui, n’améliore pas ce rendement : il rend le module transportable, protégé et raccordable, et il traite le bruit là où il se produit.

On retrouve fréquemment trois grandes familles de projets. Les unités de méthanisation, où le moteur valorise le biogaz produit sur place. Les réseaux de chaleur urbains et les chaufferies industrielles, où la cogénération assure une base thermique tout en injectant de l’électricité. Les sites industriels autoconsommateurs, qui cherchent à sécuriser une fourniture de vapeur ou d’eau chaude. D’autres configurations existent, et la logique de conception reste la même dès qu’un moteur produit simultanément électricité et chaleur sur un site.

Dans tous les cas, le porteur de projet — développeur, EPC, exploitant agricole ou industriel — achète son moteur à un motoriste et cherche ensuite qui construira l’enveloppe autour. C’est exactement notre métier : nous concevons et fabriquons le container de cogénération et de méthanisation qui acceuille le moteur de votre choix.

Ce qui change par rapport à un groupe électrogène de secours

Un container pour groupe électrogène de secours se dimensionne le plus souvent sur un régime d’appel : essais périodiques et coupures réseau, soit quelques dizaines d’heures par an. Un module de cogénération se dimensionne sur une marche en base, plusieurs milliers d’heures annuelles, souvent de l’ordre de 7 000 à 8 000 heures sur les installations conduites en continu. Trois conséquences de conception en découlent.

La chaleur devient un flux permanent, pas un pic. Sur un container de cogénération, l’hypothèse de départ est que l’équilibre thermique doit pouvoir être maintenu 24 heures sur 24, été compris, et les matériaux comme les isolants sont retenus pour résister aux sollicitation thermiques permanente.

Le bruit devient un bruit de nuit. Une installation qui tourne en continu est exposée aux critères les plus sévères de la réglementation, sans la tolérance que certains textes accordent aux fonctionnements brefs. C’est le point traité plus loin.

La chaleur n’est plus un déchet. Sur un groupe de secours, l’énergie thermique part au radiateur et à l’échappement. Sur une cogénération, une large part est récupérée : circuits haute température moteur, circuit d’huile, échangeur sur les fumées. Le conteneur doit donc loger des échangeurs, des collecteurs et des piquages qui n’ont pas lieu d’être ailleurs.

S’y ajoute le combustible. Le gaz naturel ou le biogaz arrivent par canalisation, ce qui remplace la cuve de gazole par une rampe gaz et ses obligations propres.

Enfin, la marche continue déplace le centre de gravité du projet vers l’exploitation. Un moteur de cogénération reçoit des visites de maintenance régulières, avec vidanges, changements de bougies et dépose ponctuelle de composants lourds.

Dégagements autour du groupe, largeur des portes, position des trappes de toiture, points d’ancrage de levage : ces choix se décident avec l’exploitant, au même titre que l’acoustique. Un module silencieux dans lequel on travaille mal finit par rester ouvert, et le gain acoustique part avec la première porte entrebâillée.

Ce qui change d’un moteur à l’autre, ce sont les interfaces, et c’est là que se joue la qualité de l’intégration.

• l’encombrement et la masse du groupe, qui fixent le gabarit et le calcul de structure
• les points de levage, de fixation et le type de plots antivibratiles préconisés par le motoriste
• les diamètres et positions des piquages : gaz, eau chaude, échappement, air de combustion
• les débits d’air de refroidissement et de combustion annoncés par le constructeur
• les exigences d’accès pour la maintenance périodique, qui conditionnent portes, trappes et dégagements

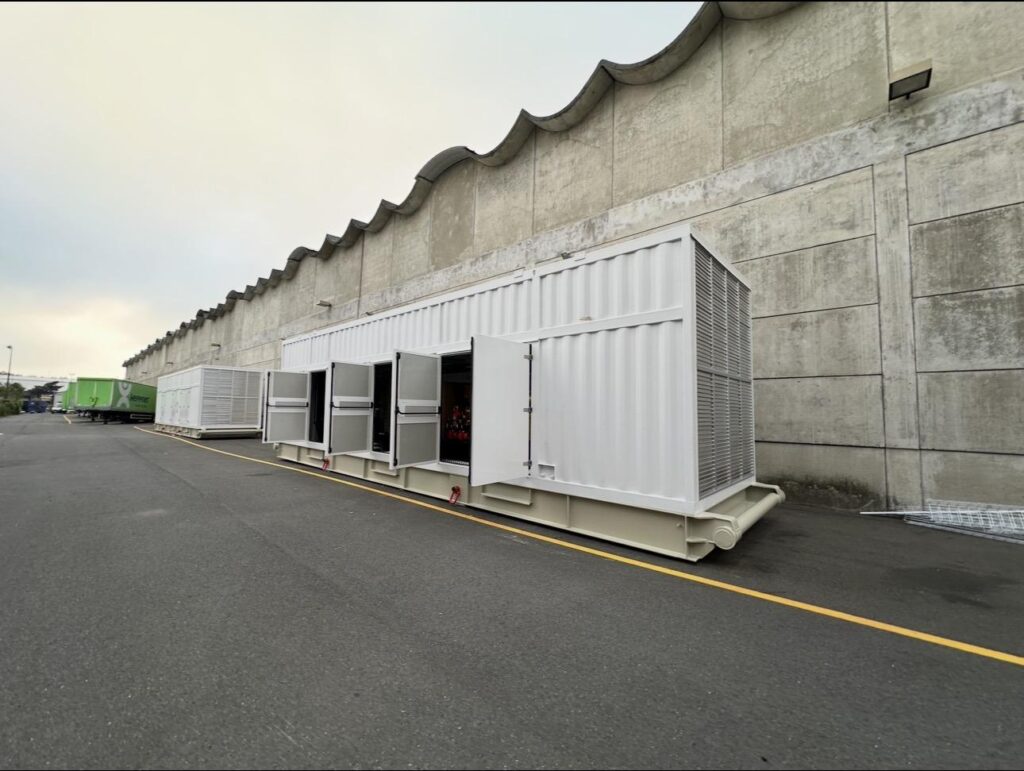

Notre bureau d’études pluridisciplinaire container part de ces données constructeur et les recoupe en maquette 3D avant découpe de la première tôle.

Deux voies de fabrication sont ensuite possibles. La chaudronnerie neuve autorise des dimensions libres, au-delà des gabarits ISO courants : selon les projets, on dépasse la dizaine de mètres de longueur et plusieurs dizaines de tonnes une fois l’ensemble équipé. La transformation d’un conteneur maritime 20, 40 ou 45 pieds, renforcé au droit des ouvertures, convient quand le moteur entre dans le gabarit. Le choix se fait sur l’encombrement et sur les contraintes de transport, pas sur une préférence de principe.

Acoustique : fixer l’objectif au bon endroit

Les cahiers des charges expriment souvent l’objectif acoustique « à 10 mètres » du module. C’est un repère commode pour comparer des solutions entre elles, mais ce n’est pas le critère qui décide de la conformité du site. Ce qui est contrôlé, c’est le niveau chez les tiers.

Pour une installation classée, l’arrêté du 23 janvier 1997 fixe deux critères cumulatifs. D’abord un niveau limite en limite de propriété : 70 dB(A) le jour et 60 dB(A) la nuit. Ensuite une émergence admissible en zone à émergence réglementée, de 5 dB(A) le jour et 3 dB(A) la nuit lorsque le bruit ambiant dépasse 45 dB(A) — 6 et 4 dB(A) entre 35 et 45 dB(A).

Deux précisions pèsent lourd sur une installation en base. Les dimanches et jours fériés relèvent du régime de nuit toute la journée. Et hors installation classée, le Code de la santé publique retient 5 dB(A) le jour et 3 dB(A) la nuit, sans terme correctif pour un fonctionnement continu. L’arrêté préfectoral du site peut être plus exigeant : c’est lui qu’on lit en premier.

Le passage de l’un à l’autre est une affaire de propagation. En champ libre, doubler la distance à une source assimilable à une source ponctuelle fait perdre environ 6 dB : un objectif de 55 dB(A) à 10 m correspond, toutes choses égales par ailleurs, à environ 37 dB(A) à 80 m.

Cet ordre de grandeur suppose un terrain dégagé et sans réflexion. La topographie, les bâtiments voisins et la météo le modifient — d’où l’intérêt d’une modélisation plutôt que d’une règle de trois.

Deux points méritent une attention particulière sur un moteur gaz. La signature spectrale d’abord : l’échappement concentre l’énergie dans les basses fréquences et les harmoniques d’allumage, domaine où un silencieux d’échappement réactif est le plus efficace.

La tonalité marquée ensuite : l’arrêté de 1997 en limite la durée d’apparition à 30 % de la durée de fonctionnement, et une raie tonale issue d’un ventilateur ou d’un compresseur se traite au cas par cas. Ces sujets relèvent de l’acoustique environnementale en milieu industriel, et nous les instruisons par le calcul avant fabrication.

Sur nos containers acoustiques, les gains obtenus se situent couramment entre 30 et 45 dB(A) entre l’intérieur, moteur en marche, et l’extérieur, selon la configuration du module et le niveau d’exigence retenu. La valeur visée sur un projet donné sort de l’étude, et se vérifie par une mesure de réception après travaux : c’est à ce stade, et sur cette base, que se formalise un engagement de résultat.

Le débit d’air de ventilation se calcule à partir de la puissance thermique rayonnée dans le local et de l’élévation de température admissible. Pour de l’air aux conditions courantes, il faut environ 300 m³/h par kW rayonné pour un écart de 10 K, et environ 200 m³/h par kW pour 15 K.

Ces valeurs donnent l’ordre de grandeur. Le dimensionnement réel tient compte de l’altitude, de la température extérieure de projet et de la recirculation d’air chaud, que nous vérifions par simulation aéraulique.

Le compromis central est connu : chaque mètre carré d’ouverture qui refroidit le moteur laisse aussi sortir le bruit. Des grilles de ventilation acoustiques et des pièges à sons traitent cette contradiction, au prix d’une perte de charge qu’il faut intégrer au calcul dès le départ — c’est précisément pour cela que l’aéraulique et l’acoustique se traitent ensemble et non l’une après l’autre.

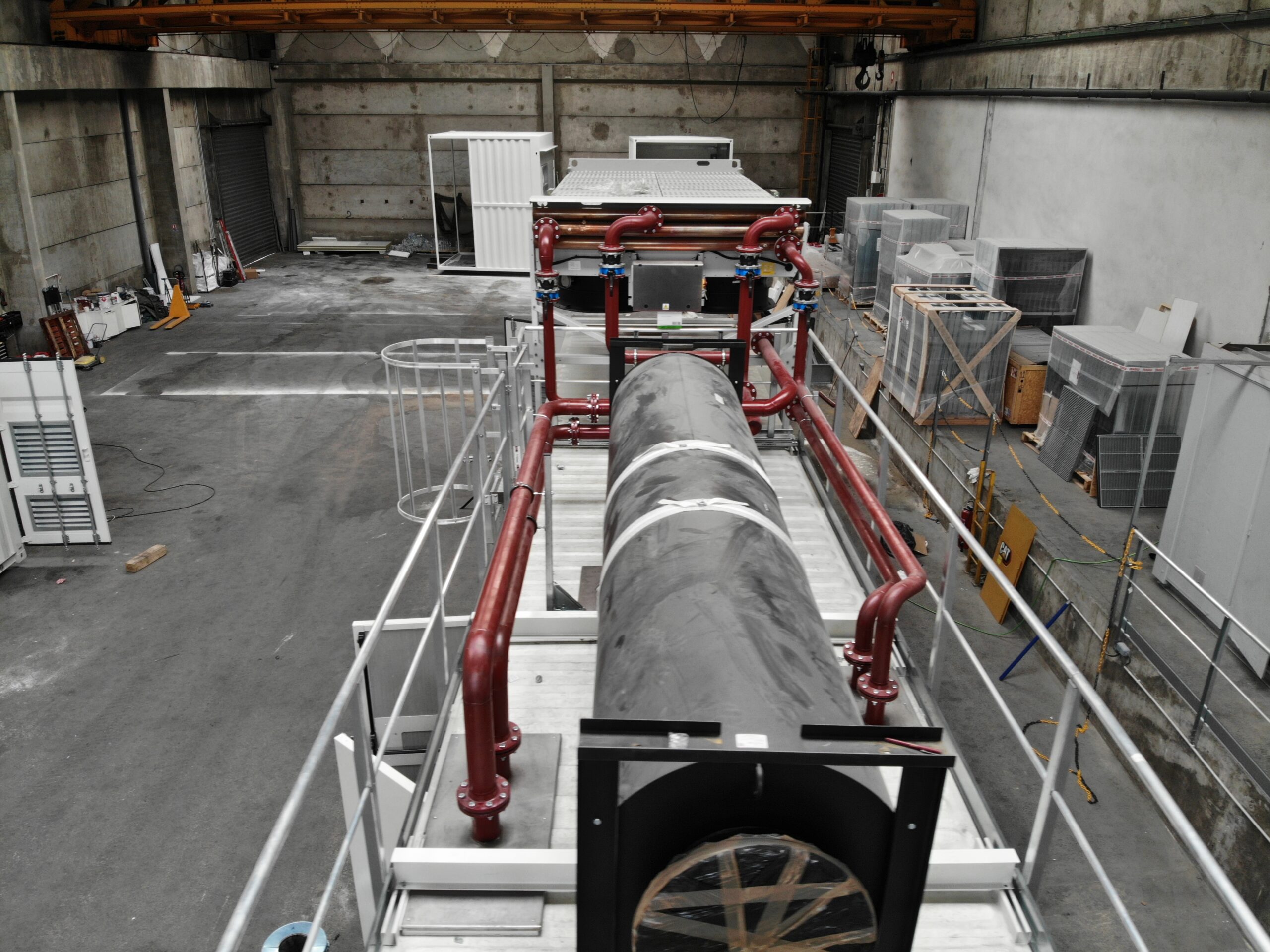

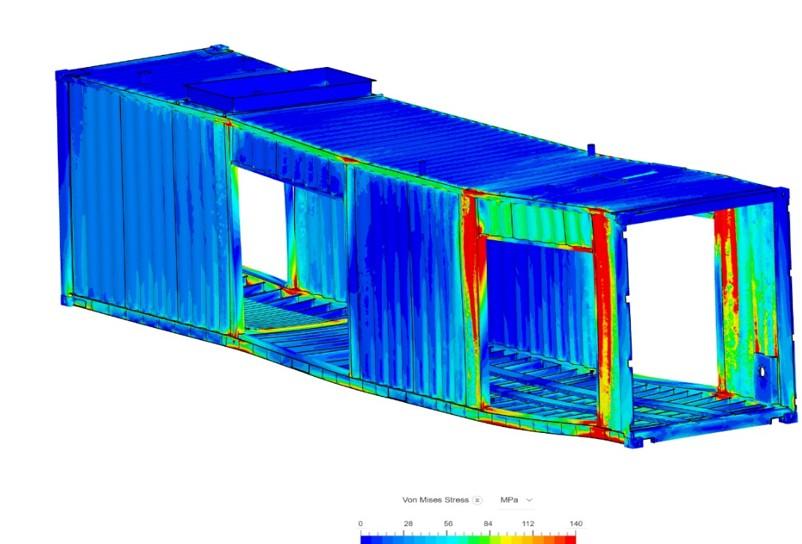

L’aéroréfrigérant en toiture appelle enfin une vérification de structure : masse propre, charges de vent et de neige, comportement sismique de l’ensemble. Selon le périmètre confié, nous produisons les notes de calcul correspondantes pour le bureau de contrôle.

Sa position mérite d’être arbitrée tôt. En toiture, l’aéroréfrigérant libère de l’emprise au sol et raccourcit les réseaux glycolés, mais il charge la structure, place une source de bruit en hauteur — donc moins masquée par les obstacles du site — et complique l’accès de maintenance.

Déporté au sol, il allège le container et se maintient plus facilement, au prix d’une surface occupée et de longueurs de tuyauterie supérieures. Parcelle, distance aux riverains et contraintes d’exploitation tranchent ce choix, qui conditionne une partie du dimensionnement acoustique.

Sécurité gaz : détection, ventilation, coupure

Le gaz naturel et le biogaz introduisent un risque d’atmosphère explosive que le gazole ne présente pas dans les mêmes termes. La conception s’organise autour de trois fonctions, dont la répartition contractuelle se fixe au cahier des charges du projet.

Le zonage. L’exploitant classe les zones à risque d’explosion et établit le document relatif à la protection contre les explosions, conformément à la directive 1999/92/CE transposée au Code du travail. Les équipements installés dans ces zones relèvent de la directive 2014/34/UE, dite ATEX. Ce classement relève du porteur de projet et de son analyse de risques : il constitue une donnée d’entrée de notre conception, et il détermine quels équipements du conteneur doivent être certifiés.

La détection. Des détecteurs de gaz surveillent les volumes où une fuite est concevable, avec des seuils exprimés en pourcentage de la limite inférieure d’explosivité et généralement deux niveaux — alarme, puis mise en sécurité. Les valeurs de seuil, l’implantation des capteurs et le niveau de sécurité attendu de la chaîne de détection sont fixés par l’analyse de risques du projet ; nous pouvons intégrer les matériels retenus et réserver les passages, supports et alimentations correspondants.

La coupure et la dilution. Selon les projets, une vanne de sectionnement extérieure isole l’arrivée gaz, la ventilation du local est dimensionnée pour diluer une fuite éventuelle et éviter toute accumulation en point haut, et ces fonctions sont reliées à l’automate de sécurité qui arrête le moteur et ferme le gaz sur défaut.

Nous fabriquons par ailleurs des containers shelter ATEX et militaires, et nous mobilisons cette expérience pour prendre en compte les exigences ATEX dans la conception de l’enveloppe : choix des matériels installés en zone classée, continuité de la ventilation, traitement des traversées, mises à la terre et à la masse. Cette prise en compte ne se confond pas avec la responsabilité du zonage, de l’analyse des risques et de la validation des fonctions de sécurité, qui restent portées par le porteur de projet et les organismes qu’il missionne.

Le biogaz ajoute ses propres sujets — sulfure d’hydrogène, humidité, corrosion des circuits — que notre cas client d’insonorisation d’un surpresseur biogaz illustre côté acoustique.

Ce qu’il faut retenir

• Un container de cogénération se dimensionne sur une marche continue, pas sur un régime d’appel : la chaleur et le bruit deviennent des contraintes permanentes.
• Le moteur est fourni par le porteur de projet ; nous concevons et fabriquons l’enveloppe autour de ses interfaces, quelle que soit la marque, selon un périmètre défini projet par projet.
• L’objectif « à 10 m » est un repère de comparaison ; la conformité se juge chez les tiers, à l’émergence.
• Ventilation et acoustique se dimensionnent ensemble : chaque ouverture qui refroidit laisse aussi passer le bruit.
• Le gaz impose un zonage ATEX, une détection à seuils et une coupure extérieure. Nous en tenons compte dans la conception de l’enveloppe ; le zonage, l’analyse de risques et la validation des fonctions de sécurité restent portés par le projet.

Concevoir un module de cogénération, c’est arbitrer entre refroidir, silencier, récupérer la chaleur et sécuriser le gaz — quatre exigences qui se contredisent partiellement et que seul un calcul commun permet de réconcilier. Cet arbitrage se joue au stade de l’étude, à partir du cahier des charges du site et des données d’interface du moteur.

Cet article est fourni à titre informatif et ne constitue ni une étude de conformité ni une garantie d’acceptation. Chaque implantation doit faire l’objet d’une analyse spécifique au regard de la réglementation applicable.

Sources : arrêté du 23 janvier 1997 relatif à la limitation des bruits émis dans l’environnement par les installations classées ; Code de la santé publique, articles R. 1336-4 et suivants ; directive 2014/34/UE relative aux appareils destinés à être utilisés en atmosphères explosibles et directive 1999/92/CE relative aux prescriptions minimales pour les travailleurs exposés au risque d’atmosphères explosives ; ISO 8528-10, mesurage du bruit aérien des groupes électrogènes par la méthode de l’enveloppe. Valeurs réglementaires vérifiées en septembre 2026.
